Nieoryginalny pierścień dyszy turbosprężarki Axial Flow NA70/T

Pierścień dyszy najwyższego poziomu przepływu osiowego NA70/T do zestawów turbosprężarek na rynku wtórnym

Cechy turbosprężarki morskiej serii / NA:

• Pierścień dyszy NA 70/T jest jedną z części do turbosprężarek spalinowych , które zostały opracowane stosunkowo prosto z aodlewana turbina osiowa
• Dla zakresu mocy wyjściowej silnika od 1650 do 24500 kW na turbosprężarkę;
• Konstrukcja wewnętrznego łożyska ślizgowego turbiny z przepływem osiowym;
• Smarowane przez układ smarowania silnika;
• Nadaje się do szerokiej gamy paliw, paliw ciężkich, oleju napędowego, biopaliw i gazu;
• Prosta i trwała konstrukcja;
• Łatwa konserwacja;
• Długa żywotność;

Rodzaje turbosprężarek morskich serii /NA:

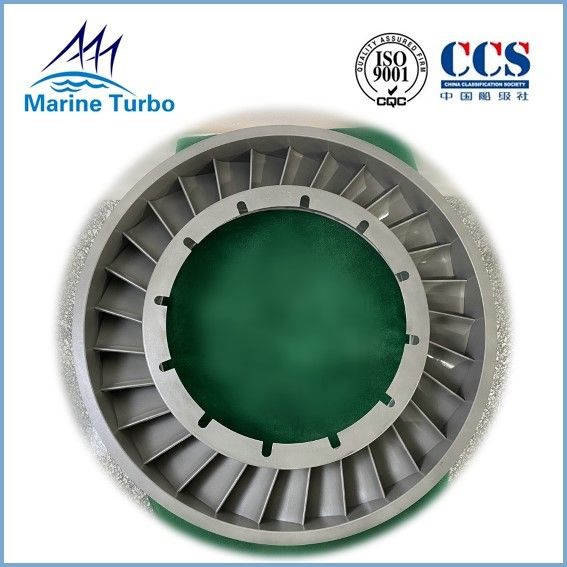

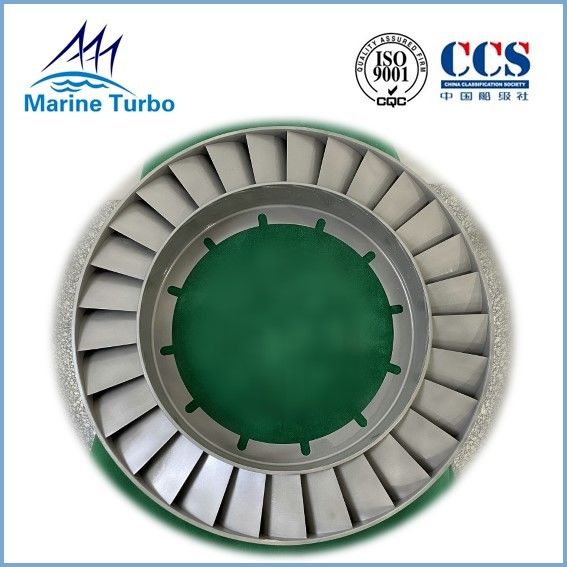

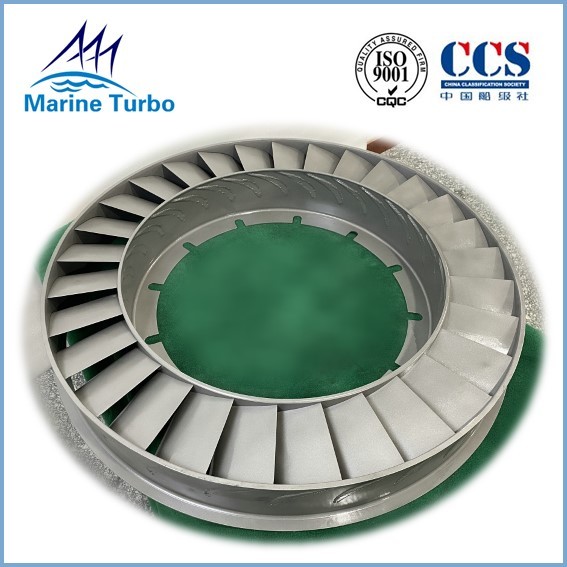

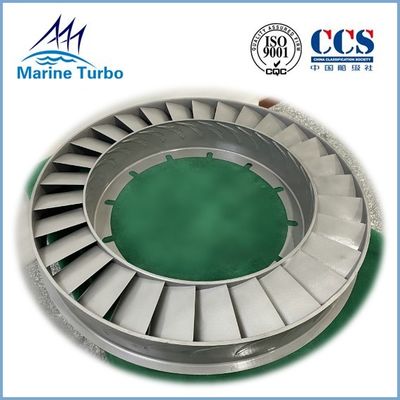

Więcej zdjęć pierścienia dyszy / NA70

Funkcja pierścienia dyszy turbosprężarki:

Turbina jest napędzana spalinami silnika, które dostają się przez obudowę wlotu gazu.Gaz rozpręża się przez pierścień dyszy, w którym energia ciśnienia gazu jest przekształcana w energię kinetyczną.Ten gaz o dużej prędkości jest kierowany na łopatki turbiny, gdzie napędza wirnik turbiny, a tym samym sprężarkę z dużymi prędkościami (10 -15000 obr./min).Następnie spaliny przechodzą przez obudowę wylotu do kolektorów wydechowych.

Pierścień dyszy musi wytrzymać ekstremalnie wysoką temperaturę i wysokie ciśnienie, dlatego jest bardzo ważny przy doborze materiału.

Pierścień dyszy turbosprężarki jest zwykle wytwarzany z odpornego na pełzanie stopu chromowo-niklowego, żaroodpornej stali molibdenowo-chromowej lub stopu nimonowego.
