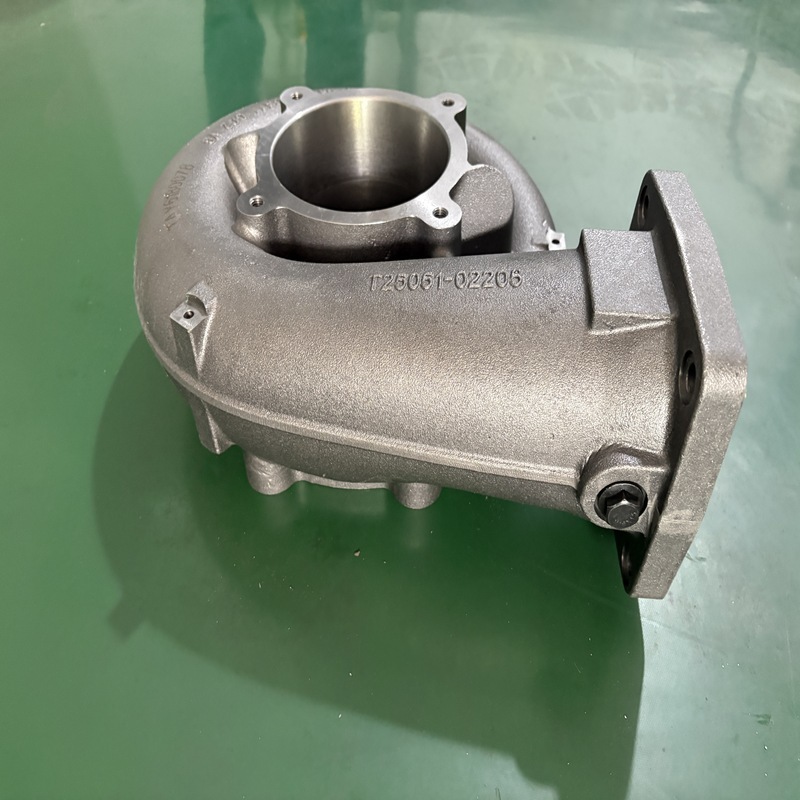

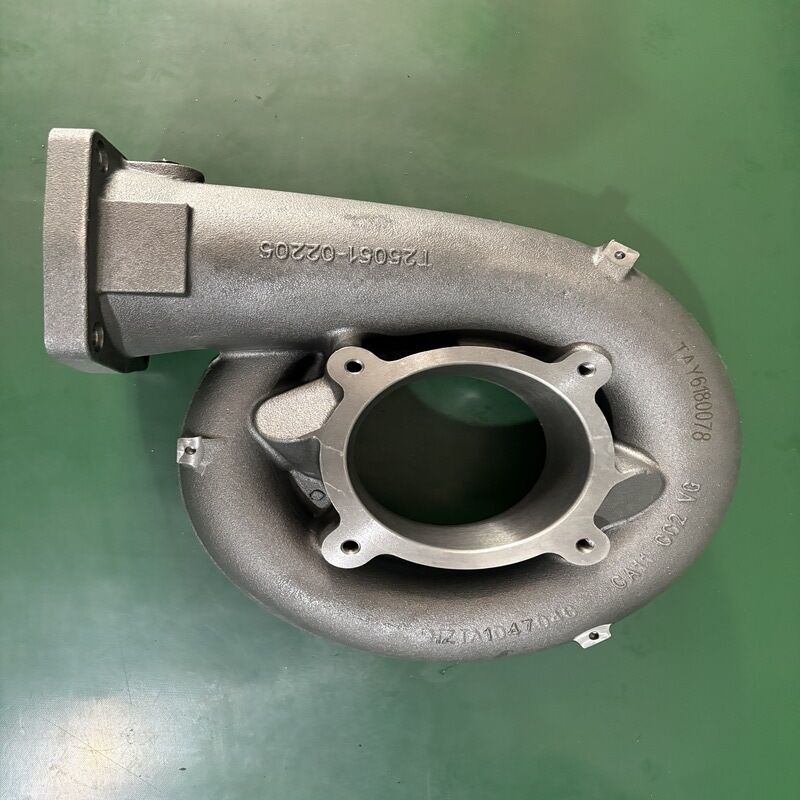

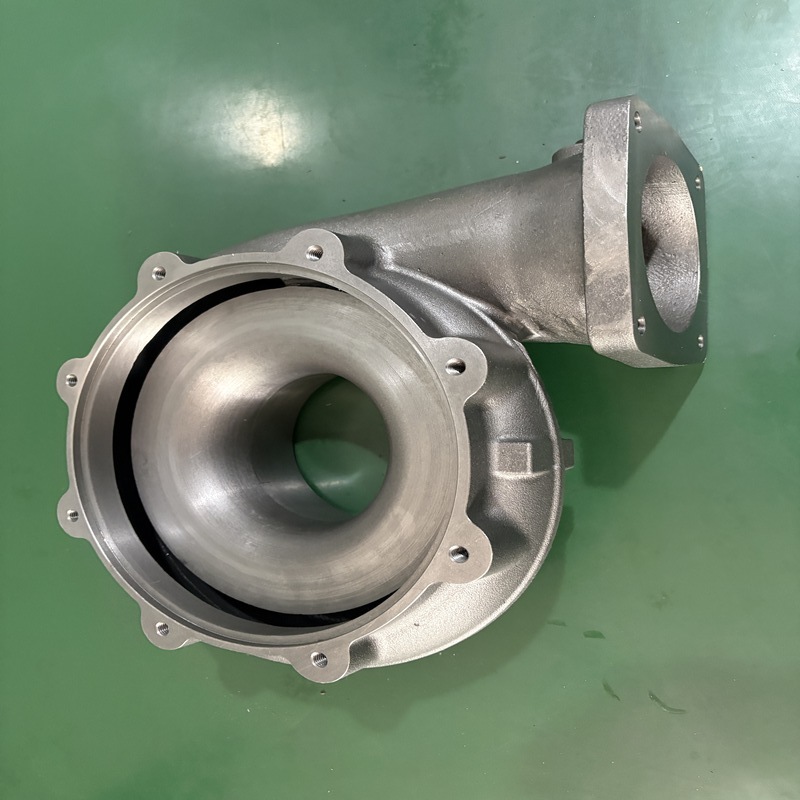

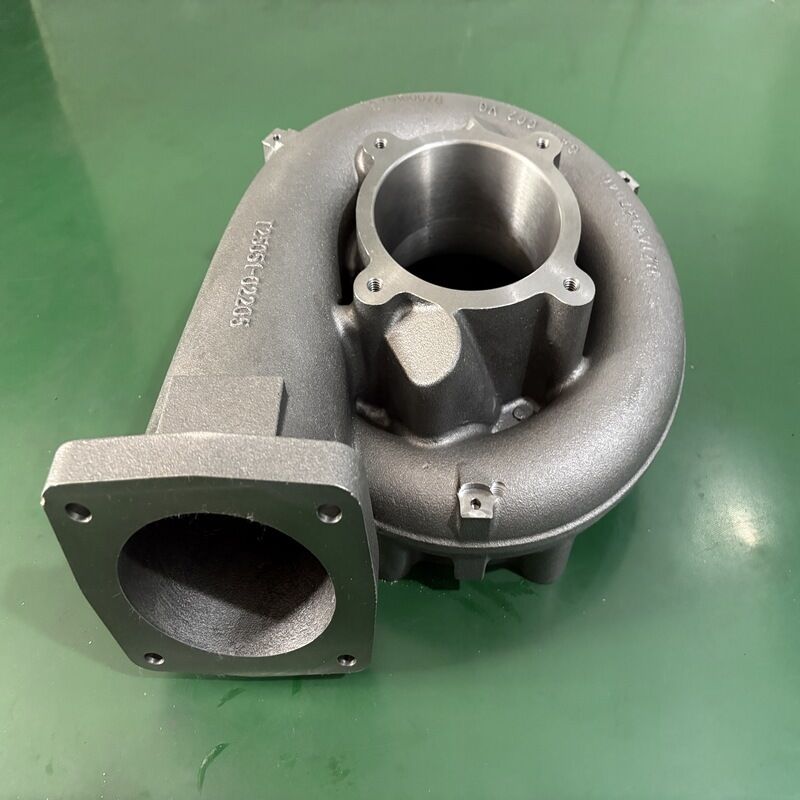

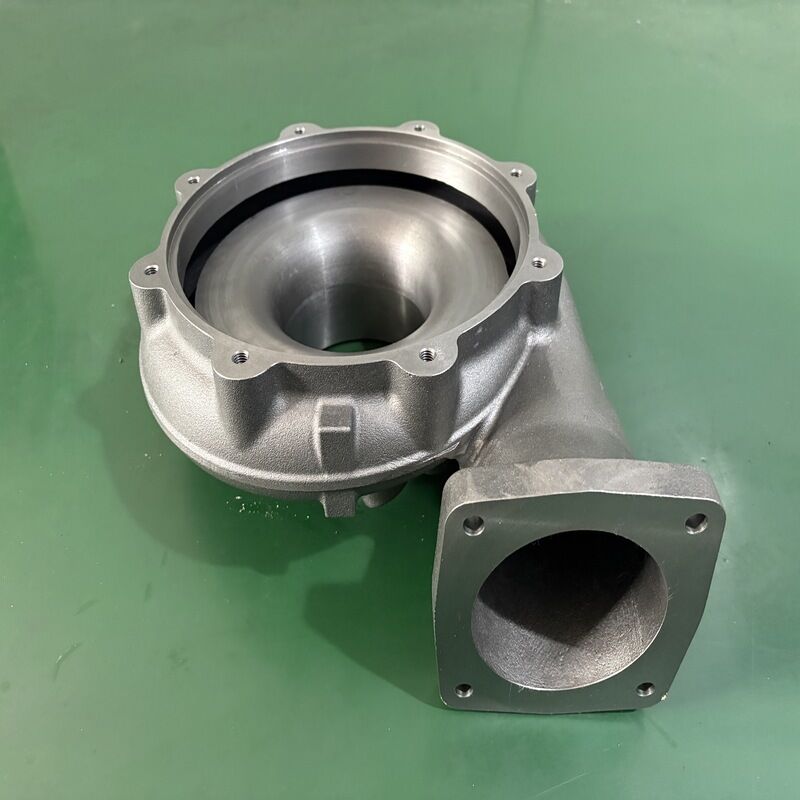

Obudowa sprężarki T-RR151 Wytrzymałe obudowy i obudowy przemysłowe

Ta wytrzymała obudowa sprężarki jest głównym stacjonarnym elementem zaprojektowanym dla przemysłowych odśrodkowych sprężarek powietrza. Wykonany z wysokiej jakości żeliwa, zapewnia wyjątkową integralność strukturalną przy ciągłej pracy pod wysokim ciśnieniem. Precyzyjnie ukształtowana geometria wewnętrznej spirali skutecznie zbiera i odprowadza sprężony gaz, przekształcając prędkość w stabilne ciśnienie, minimalizując jednocześnie turbulencje i straty energii. Każda obudowa poddawana jest rygorystycznym testom ciśnieniowym i kontroli wymiarowej, aby zapewnić idealne dopasowanie do wewnętrznych zespołów obrotowych. Zaprojektowana z myślą o długiej żywotności w wymagających środowiskach, ta obudowa sprężarki zapewnia niezawodne działanie w przetwórstwie petrochemicznym, wytwarzaniu energii i produkcji na dużą skalę. Jego solidna konstrukcja jest odporna na odkształcenia i pęknięcia, bezpośrednio redukując nieplanowane przestoje i koszty konserwacji.

Operatorzy sprężarek często napotykają krytyczne problemy spowodowane złym lub zużytym obudową. Typowe problemy obejmują wyciek gazu na powierzchniach połączeń, erozję obudowy pod wpływem korozyjnych gazów procesowych oraz strukturalne pęknięcia zmęczeniowe, które powstają pod wpływem cyklicznego obciążenia. Odlewy niskiej jakości często zawierają ukrytą porowatość lub nierówną grubość ścianek, co prowadzi do nagłych uszkodzeń granic ciśnienia. W wysokoobrotowych sprężarkach odśrodkowych źle zaprojektowany profil spiralny powoduje nadmierne turbulencje, co zmniejsza wydajność aerodynamiczną i zwiększa zużycie energii. Awarie te nie tylko wstrzymują produkcję, ale także stwarzają poważne zagrożenie dla bezpieczeństwa personelu i sprzętu. Kiedy obudowa sprężarki nie może zachować małych luzów i stabilnego uszczelnienia, cały układ sprężania cierpi z powodu rosnących wibracji, niższego ciśnienia tłoczenia i rosnących rachunków za energię.

Nasza wytrzymała żeliwna obudowa sprężarki bezpośrednio rozwiązuje problemy operacyjne u źródła. Wykorzystujemy techniki odlewania precyzyjnego pod ścisłą kontrolą metalurgiczną, aby wytworzyć gęstą, pozbawioną defektów strukturę zdolną wytrzymać ciśnienia projektowe znacznie przekraczające standardowe wartości znamionowe. Wewnętrzna ścieżka przepływu jest obrabiana maszynowo CNC w celu uzyskania dokładnych profili spiralnych, co zapewnia płynne zbieranie gazu z wirnika i optymalny odzysk ciśnienia. Każde urządzenie jest testowane hydrostatycznie przy 1,5-krotności maksymalnego ciśnienia roboczego i sprawdzane metodami ultradźwiękowymi, aby zagwarantować brak wycieków i solidność konstrukcji. Zastępując zdegradowaną obudowę naszym rozwiązaniem, przywracasz prawidłowy luz na końcówce wirnika, eliminujesz turbulencje obniżające wydajność i zapewniasz stabilną, długoterminową kompresję. Rezultatem jest wymierne zmniejszenie zużycia energii, wydłużenie okresów międzyobsługowych i bezpieczniejsze środowisko pracy.

Do zastosowań z gazami korozyjnymi dostępne są materiały niestandardowe, takie jak staliwo lub stal nierdzewna.

• Stacje przetwarzania i gromadzenia gazu naftowego i gazowego

• Zakłady petrochemiczne i chemiczne (powietrze procesowe, recykling wodoru, gaz syntezowy)

• Układy pomocnicze turbin energetycznych

• Wielkoskalowe przemysłowe jednostki separacji powietrza

• Instalacje sprężonego powietrza dla hutnictwa i górnictwa

• Dmuchawy napowietrzające oczyszczalnie ścieków

• Systemy sprężonego powietrza do zastosowań farmaceutycznych i spożywczych (z odpowiednimi powłokami)

Obudowa sprężarki stanowi stacjonarną granicę ciśnienia i aerodynamiczny kanał przepływu sprężarki odśrodkowej. Gdy wirnik obraca się z dużą prędkością, wyrzuca gaz na zewnątrz pod wpływem siły odśrodkowej. Spiralny kanał obudowy przyjmuje ten gaz o dużej prędkości i stopniowo rozszerza się w obszarze przekroju poprzecznego. To rozszerzanie spowalnia gaz, przekształcając energię kinetyczną w ciśnienie statyczne zgodnie z zasadą Bernoulliego. Jednocześnie obudowa utrzymuje ciśnienie i kieruje je w stronę króćca tłocznego. W sprężarkach wielostopniowych obudowy pośrednie wyposażone w kanały dyfuzora i kanały powrotne kierują gaz do następnego wirnika. Sztywna konstrukcja obudowy zapewnia również precyzyjne ustawienie łożysk i uszczelek, utrzymując wibracje wirnika w bezpiecznych granicach i zapobiegając wewnętrznym otarciom.

1. Potwierdź model i wymiary sprężarki — Podaj istniejący rysunek obudowy lub numer modelu sprężarki. Potrzebujemy średnic wlotu i wylotu, wzoru śrub montażowych i ogólnych wymiarów obudowy.

2. Zdefiniuj ciśnienie robocze i temperaturę — ​​określ maksymalne ciągłe ciśnienie robocze i temperaturę gazu. Określa to wymagany gatunek materiału i grubość ścianki.

3. Zidentyfikuj skład gazu – Jeśli gaz zawiera wilgoć, siarkowodór lub inne składniki korozyjne, poinformuj, czy potrzebne są ulepszone materiały, takie jak staliwo lub stal nierdzewna.

4. Sprawdź standardy połączeń – Potwierdź standardy kołnierzy (ANSI B16.5, EN 1092 itp.) i typ okładziny, aby zapewnić szczelne dopasowanie do istniejącej instalacji rurowej.

5. Oceń prędkość roboczą i szczegóły wirnika – Znajomość średnicy wirnika i prędkości znamionowej pomaga nam zweryfikować obszar gardzieli spiralnej i zapewnić dopasowanie aerodynamiczne.

6. Wspólne środowisko miejsca budowy – w przypadku instalacji zewnętrznych lub morskich może być zalecana dodatkowa ochrona antykorozyjna lub specjalne powłoki.

1. Czy możecie wyprodukować obudowę sprężarki na podstawie próbki lub istniejącego rysunku?
Tak. Akceptujemy inżynierię odwrotną z używanej obudowy lub własnych rysunków 2D/3D. Po prostu prześlij nam część fizyczną lub szczegółowy szkic wymiarowy, a my odtworzymy go z pełną certyfikacją materiałową.

2. Jakie materiały są dostępne poza żeliwem?
Oprócz wysokiej jakości żeliwa, możemy dostarczyć obudowy ze staliwa, stali węglowej niskotemperaturowej i stali nierdzewnej 304/316 do zastosowań korozyjnych lub wysokotemperaturowych. Aby uzyskać rekomendację materiałową, prosimy o podanie składu gazu procesowego.

3. Jak zapewnić, że obudowa nie przecieka pod wysokim ciśnieniem?
Każdy korpus poddawany jest próbie ciśnienia hydrostatycznego przy 1,5-krotności ciśnienia projektowego. Wykonujemy również ultradźwiękową kontrolę grubości ścianek i kontrolę penetracji barwnika w obszarach krytycznych. Do każdego urządzenia dołączony jest certyfikowany raport z testów.

4. Jaki jest typowy czas dostawy niestandardowej obudowy sprężarki?
Standardowa dostawa wynosi od 30 do 50 dni, w zależności od wielkości i złożoności. W przypadku pilnych wymian po awarii oferujemy przyspieszoną produkcję w ciągu zaledwie 20 dni. Skontaktuj się z nami, aby uzyskać dokładny harmonogram.

5. Czy zapewniacie wsparcie instalacyjne lub wskazówki techniczne?
Zapewniamy szczegółową instrukcję montażu i możemy zaoferować zdalną pomoc techniczną podczas uruchomienia. W przypadku dużych i złożonych projektów można również zorganizować nadzór na miejscu przez naszych inżynierów.
