Jednostopniowy zespół wirnika stojana HPR 3000 do turbosprężarki KBB Marine

Jednostopniowy zespół wirnika stojana HPR 3000 do morskiego wału turbosprężarki KBB

Cechy konstrukcyjne turbosprężarek morskich serii KBB / HPR:

• Wysoka sprawność turbodoładowania od 63% do 68%;

• Wysokie współczynniki ciśnień: do 5,0 przy pracy ciągłej;

• Zakres mocy wyjściowej silnika od 500 do 3000 kW na turbosprężarkę: moc silnika T-HPR3000 500-900 kW;Moc silnika T-HPR4000 700-1300kW;Moc silnika T-HPR5000 1000-1900kW;Moc silnika T-HPR6000 1600-3000 kW.

• Łożyska poprzeczne wewnętrzne;

• Smarowane przez układ oleju silnikowego;

• Sprężarka i turbina wraz z urządzeniami myjącymi;

• Pomiar prędkości;

• Wkład ze wspomaganiem odrzutowym;

• Długa żywotność i wydłużone okresy między przeglądami.

• Główne zastosowanie do wytwarzania energii, napędów spalinowo-elektrycznych, napędów spalinowo-mechanicznych, silników napędu głównego, silników pomocniczych, wyposażenia lokomotyw, terenów terenowych itp.

Turbosprężarka spalinowa KBB obejmuje typy jak poniżej:

Moc silnika, stosunek ciśnień i masa dla turbosprężarki serii KBB HPR:

Notatka:

* z wirnikiem aluminiowym - max.stosunek ciśnień 4.7

** Masa = podstawowa turbosprężarka + tłumik filtra powietrza + obudowa wylotu gazu

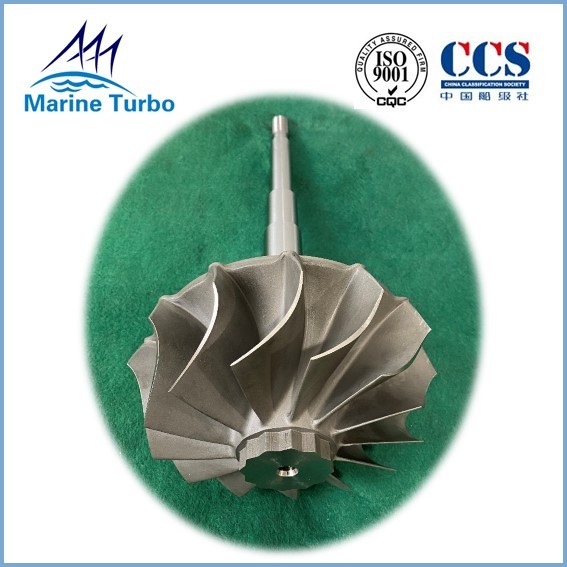

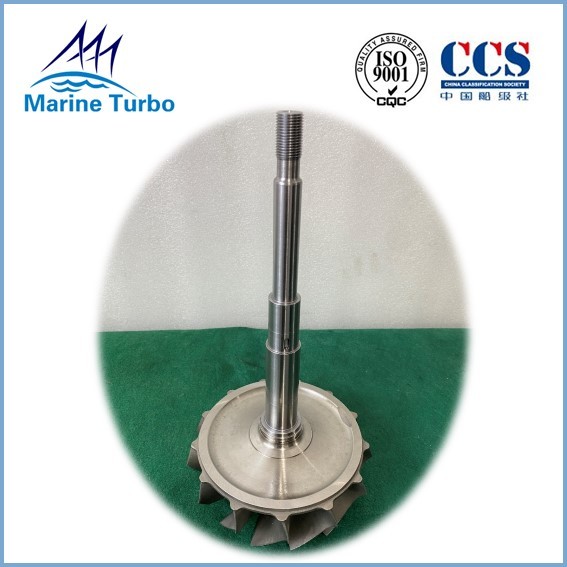

Więcej zdjęć dlaJednostopniowy zespół wirnika stojana HPR 3000 do morskiego wału turbosprężarki KBB:

OpisZespół wirnika stojana HPR 3000:

Wał wirnika turbosprężarki jest wyposażony w takie elementy jak sprężarka i wirnik turbiny, ma skomplikowaną budowę i duży ciężar.Jeśli statek jest zaparkowany przez długi czas, wirnik turbosprężarki zostanie wygięty i zdeformowany z powodu długotrwałego niedziałającego ciężaru własnego, co spowoduje przerwanie pasującej szczeliny między wirnikiem a obudową, uszczelnieniem gazowym i obudową , a wirnik zostanie utracony.W ciężkich przypadkach wirnik jest trudny do obracania, a tarcie jest silne.Podczas pracy generowana jest duża siła odśrodkowa, która powoduje wibracje sprężarki.

Dlatego, jeśli statek jest zawieszony przez dłuższy czas, należy zwrócić uwagę na zarządzanie sprężarką, aby zapobiec deformacji wirnika.
